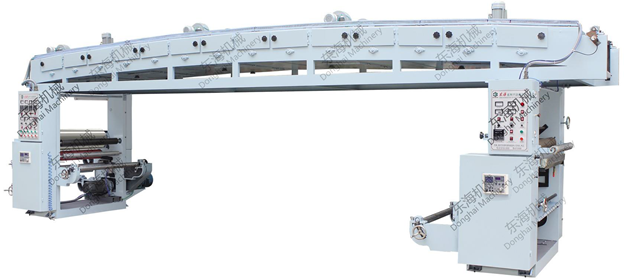

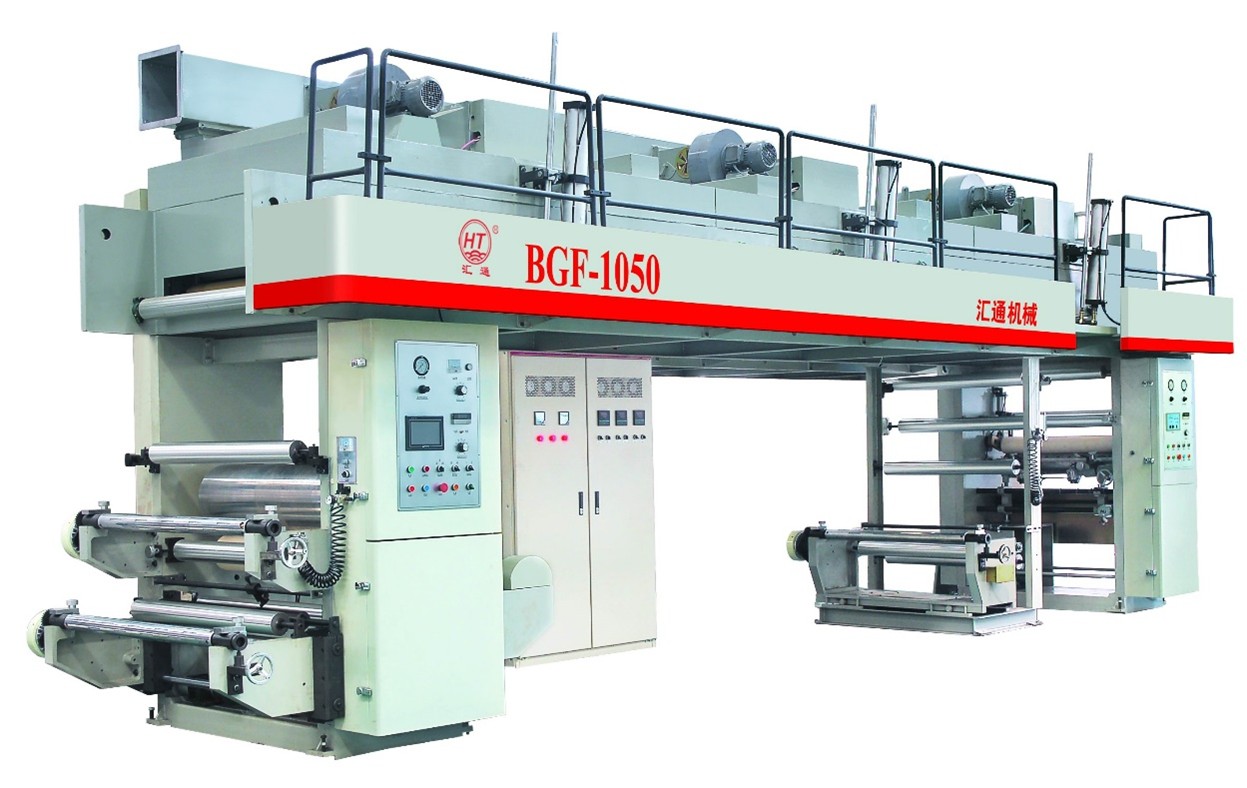

Ламинаторы

Виды ламинируемого полотна:

PET: 8 ～ 60 мкм

CPP: 15 ～ 60 мкм

BOPP: 15 ～ 60 мкм

OPP: 15 ～ 60 мкм

BOPA: 15 ～ 60 мкм

LDPE: 30 ～ 150 мкм

PVC: 20 ～ 60 мкм

Alu: 30 мк минимум

Целлофан: 20 ～ 30 мкм

NY: 15 ～ 25 мкм

Комбинированный материал: 15 ～ 60 мкм

Бумага: 30 ～ 150 г / м² и друге аналогичные материалы

Ширина полотна: 600-1250 мм

Ширина направляющего ролика: 1300 мм

Ширина покрытия: 1250 мм

Клей: Клей без растворителей

Вес покрытия: 0,8-3 г / м2

Скорость перемотки: Макс. 450 м / мин

Скорость ламинирования: Макс. 450 м / мин

Серводвигатель: SIMENES

Требование к сети: 380 В, 50 Гц, 3 фазы

Потребляемая мощность: 35 кВт

Сжатый воздух: не менее 0,6 МПа

Размер машины: 5600 × 3000 × 3100 мм



Система размотки № 1 И № 2

Тип: Одиночная размотка

Размотчик № 1: Серводвигатель SIMENS 5,5 кВт с охлаждающим вентилятором

Размотчик № 2: Серводвигатель SIMENS 5,5 кВт с охлаждающим вентилятором

Установка бумажного сердечника

Сторона G: Регулировка с помощью инверторного двигателя ABB

Сторона M: воздушный цилиндр

Диаметр шпули: 3 дюйма и 6 дюймов

Диаметр разматывания: Макс. Φ 800 мм

Вес рулона: Макс 500 кг

Система боковой укладки: Регулировка с помощью инверторного двигателя ABB с подвижным датчиком

E.P.C.: Ультразвуковой датчик E + L и инверторный двигатель ABB

Монитор напряжения: Бесконтактный датчик 3–30 кг



Нанесение покрытия

Тип: Покрытие без использования растворителей при помощи 3-х валковой системы, 2 керамических ролика и 1 резиновый вал

Двигатель: ABB мощностью 3 кВт

Серводвигатель: SIMENS 5,5 кВт или 7 кВт

Контроль натяжения: Датчик натяжения (Re ITALY)

Оттискной валик: Диаметр Ф165 мм

Резиновый материал: 81 ° ～ 85 °

Защитная крышка: на валике для нанесения покрытия для защиты от рассеивания пара



Узел ламинации

Состав: стальной ролик для ламинирования, резиновый ролик и опорный ролик.

Ролик для ламинирования находится вверху, прижимной резиновый валик - в середине, а опорный валик - внизу.

Серводвигатель: SIEMENS 4,3 кВт или 5,5 кВт

Температура: с автоматическим регулированием Макс. 45^°

Прижимной резиновый ролик: Φ 150 мм, из жаропрочной стальной трубы с резиновым покрытием

Твердость резины: 80° ± 2

Опорный ролик: из стальной трубы с хромированием

Давление: Макс. 22000N

Ролик охлаждения: из стальной трубы с хромированием

Циркуляция воды: синхронизирована с валиком для ламинирования



Система намотки

Тип: Одиночная размотка

Серводвигатель: SIMENS 5.5 кВт с охлаждающим вентилятором

Сторона G: Регулировка с помощью инверторного двигателя ABB

Сторона M: воздушный цилиндр

Диаметр шпули: 6 дюймов

Диаметр намотки: Макс. Φ 800 мм

Вес рулона: Макс 500 кг

Система боковой укладки: Регулировка с помощью инверторного двигателя ABB

Монитор напряжения: бесконтактный датчик 3–30 кг
